多方向微型撥動開關主要參數的設計

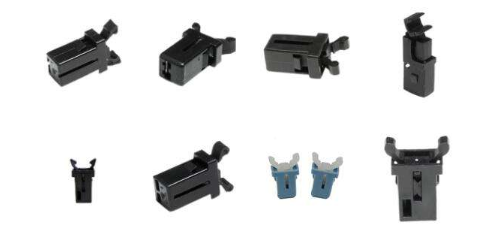

首韓科技公司生產的多方向微型撥動開關具有結構非常緊湊，這也導致其體積非常小，可用于各種電子產品中。除了體積小的優點外，其還具有功能多、可靠性高以及使用壽命長等特點，是開關行業中不可多得的高新產品。多方向微型撥動開關可以說是綜合了按鈕開關和鈕子開關的功能特點，既具有垂直按動的功能，又具有左右扳動的功能。下面就來看看其主要參數的設計。

一、絕緣電阻的設計

絕緣電阻是多方向微型撥動開關中十分重要的指標之一，可以說它是保證開關安全使用的重要保障。一般來說，絕緣電阻值越大，那么開關的安全性就相對越高，因此，在選用開關的塑料外殼材料時，除考慮熱變形溫度、收縮率外，還需要重點考慮絕緣電阻的大小。首韓科技公司經過充分對比和綜合考量之后，選擇了聚苯硫醚PPS作為絕緣材料，該材料的絕緣性能十分良好，并且還具有耐高溫、韌性好，強度高、阻燃、耐化學腐蝕、耐磨等優點。使用該材料可以滿足多方向微型撥動開關的設計要求。

二、接觸電阻設計

接觸電阻是多方向微型撥動開關接觸可靠性的重要指標之一。據相關公式可知，接觸電阻與接觸壓力成反比關系。因此隨著接觸壓力的增大，接觸電阻就會隨之減小。一般來說，當接觸壓力在0～0.2N之間時，接觸電阻會出現急劇減小，變化率非常大，而當大于0.2N時，接觸電阻就相對穩定，不會因與接觸壓力的增大而出現劇烈的變化。因此，為保證多方向微型撥動開關的接觸可靠，接觸電阻必須≤0.025Ω，同時考慮到換向力的大小、使用年限、高頻振動的要求和制造誤差等因素的影響，接觸壓力取0.6以上較為合理。

三、接觸壓力的確定

多方向微型撥動開關接觸壓力的確定，首先要計算壓簧的彈力，該壓簧是執動機構中決定動作力、接觸電阻的關鍵零件，其設計參數會直接影響到開關的撥動力、抗環境能力、動作、壽命等。多方向微型撥動開關壓簧的材料一般選用不銹彈簧鋼絲，繞制成形后經油爐回火處理和表面去油處理。
